Introduktion
I takt med att urbaniseringen fortsätter att expandera och infrastrukturen blir allt mer komplex har rollen för kabelsökare blivit allt viktigare inom byggnation och underhåll. Underjordiska ledningar – såsom vatten, gas, fjärrvärme,telekommunikation och el – utgör ett komplext nätverk som är avgörande för det moderna samhället. Att störa dessa tjänster kan leda till säkerhetsrisker, projektförseningar och kostsamma reparationer. Kabelsökare är instrument som är utformade för att upptäcka och kartlägga dessa underjordiska installationer, vilket säkerställer att gräv- eller byggarbeten kan utföras säkert och effektivt.
Här går vi igenom vad kabelsökare är, skillnaderna mellan kabelundvikning (avoidance locators) och kabelspårning (trace locators), samt varför förståelsen av dessa verktyg är avgörande för yrkesverksamma inom byggnation, underhåll och schaktarbete.
Vad är en kabelsökare?
En kabelsökare är ett specialiserat instrument som används för att upptäcka förekomst och sträckning av nedgrävda ledningar. Dessa instrument använder olika teknologier, såsom elektromagnetisk induktion och markradar, för att identifiera ledningars position, djup och riktning under marken. Huvudsyftet med kabelsökare är att förhindra oavsiktlig skada på underjordiska ledningar vid grävarbeten, vilket bidrar till ökad säkerhet och minskar kostsamma driftstörningar.
Typer av kabelsökare
Kabelsökare kan i huvudsak delas in i två kategorier: kabelundvikning och kabelspårning. Varje typ har ett specifikt användningsområde och används i olika situationer beroende på projektets krav.

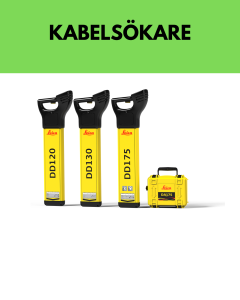

1. Kabelundvikare ( DD120, DD130, DD175, DD300 )
En kabelundvikande sökare är utformade för snabb och effektiv scanning av ett område för att identifiera förekomsten av underjordiska ledningar innan grävning påbörjas. Dessa instrument används vanligtvis i projektets tidiga skeden när en övergripande förståelse av den underjordiska miljön behövs.
Viktiga egenskaper hos undvikandesökare:
Snabb scanning Undvikandesökaren möjliggör snabb undersökning av ett område för att upptäcka ledningar som kan utgöra en risk vid schaktarbete. Detta gör dem idealiska för preliminära bedömningar.
Flera lägen Många undvikandesökare erbjuder flera detekteringslägen, exempelvis strömläge för att upptäcka spänningsförande elkablar och radioläge för att fånga signaler från andra typer av ledningar.
Användarvänligt gränssnitt Undvikandesökare är utformade för att vara enkla att använda och har ofta intuitiva gränssnitt, vilket gör dem tillgängliga även för användare med begränsad utbildning.
Djupuppskattning Även om undvikandesökare kan ge en uppskattning av ledningars djup är deras huvudsakliga funktion att varna operatören om förekomsten av ledningar snarare än att tillhandahålla exakt kartläggning.
När ska kabelundvikare användas?
Undvikandesökare lämpar sig bäst när tiden är begränsad och en övergripande bild av ledningsnätet under mark behövs. De används ofta i projektens planeringsstadium, inför mer detaljerade undersökningar eller i nödsituationer där en snabb bedömning krävs.
2. Kabelspårning ( DT100 )
Spårsökare används för mer detaljerad och exakt kartläggning av underjordiska ledningar. Dessa instrument är konstruerade för att följa en lednings exakta sträckning över längre avstånd och ge noggrann information om position och djup.
Viktiga egenskaper hos spårsökare:
Signalgenerering Spårsökare använder vanligtvis en sändare som skickar en signal genom en ledning, vilken sedan registreras av en mottagare. Detta möjliggör exakt spårning av ledningens sträckning.
Hög noggrannhet Spårsökare kan ge detaljerad information om ledningens position, djup och riktning. Denna noggrannhet är avgörande för projekt som kräver exakt schaktning nära befintliga installationer.
Spårning över långa avstånd Till skillnad från undvikandesökare kan spårsökare följa en lednings sträckning över längre avstånd, vilket gör dem lämpliga för projekt som omfattar stora områden eller kräver detaljerad ledningskartläggning.
Avancerade funktioner Vissa spårsökare erbjuder avancerade funktioner, såsom möjligheten att skilja mellan olika typer av ledningar, mäta signalstyrka och upptäcka fel i ledningsnätet.
När ska spårsökare användas?
Spårsökare är idealiska när exakt kartläggning av underjordiska ledningar krävs. De används ofta vid detaljerade undersökningar, ledningskartläggning inför infrastrukturprojekt och i situationer där schaktning måste utföras nära befintliga ledningar. De är också värdefulla vid underhållsarbete, exempelvis vid lokalisering av fel eller avbrott i ledningar.
Varför använda kabelsökare?
Säkerhet
Användning av kabelsökare, oavsett typ, minskar avsevärt risken för olyckor vid gräv- eller byggarbeten. Att undvika skador på underjordiska ledningar är avgörande för säkerheten för både arbetare och allmänhet.
Kostnadseffektivitet
Genom att förebygga skador på underjordiska ledningar undviks kostsamma reparationer och projektförseningar. Investeringen i rätt utrustning kan därför leda till betydande besparingar på lång sikt.
Effektivitet
Kabelsökare effektiviserar planering och genomförande av bygg- och underhållsprojekt. Genom att exakt veta var ledningar finns kan projektteam undvika onödiga förseningar och säkerställa att arbetet slutförs enligt tidsplan.
Uppfyllnad av regelverk
I många regioner finns lagkrav på att identifiera underjordiska ledningar innan grävarbeten påbörjas. Användning av kabelsökare säkerställer att dessa krav uppfylls och skyddar projektet från juridiska konsekvenser.
Ledningssökare är oumbärliga verktyg för alla projekt som involverar schaktning eller byggnation i närheten av underjordiska ledningar. Genom att förstå skillnaderna mellan undvikandesökare och spårsökare kan yrkesverksamma välja rätt verktyg för sina behov, vilket säkerställer säkerhet, effektivitet och kostnadskontroll. Oavsett om det gäller en snabb översikt eller en detaljerad undersökning spelar ledningssökare en avgörande roll för att skydda infrastrukturen och möjliggöra smidigt genomförande av projekt.
